A felfogatás lépései

A felfogatás lépései az alábbi módon történnek:

A radiátor felszerelését a mellékelt ábrák, javaslatok szerint ajánlatos kivitelezni.

A falra szerelést (felfogatás)  és a csőhálózatra történő csatlakozást csak az egységcsomagban található alkatrészekkel lehet elvégezni.

Hogy a felfogatás közbeni esetleges felületi sérülést elkerülje, célszerű a védőcsomagolást csak a belső építési munkák után eltávolítani.

A felfogatás lépései:

kép4

kép 1

A védőfóliát és a sarokvédőket távolítsuk el, majd a sarokvédőket a perforáció mentén tépjük ki. 1., kép

A fejprofilvégekre az alkatrészeket szereljük fel, majd a karton sarokvégeket helyezzük vissza. 2., kép



A hátoldalon a felfogás és a távtartó helyét vágja ki, majd a két távtartót hajtsa be a menetbe. 3., kép



A falikonzolt rögzítse a falhoz, majd helyezze rá a tartóvillát. 4., kép

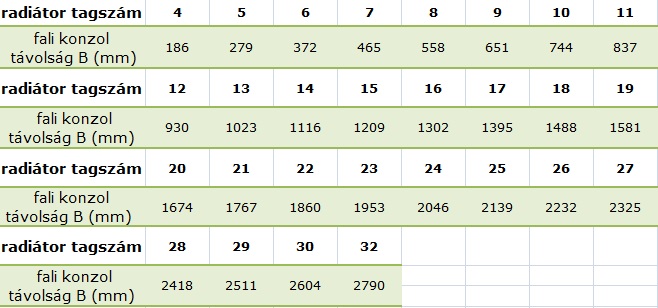

excel tábla felfog

 4. képhez tartozó ,,B” fali konzoltávolság  Táblázat

Állítsa be a radiátort vízszintbe a tartóvilla csavarjával, függőleges irányba a távtartó ki-be csavarásával.



Kompakt radiátor , fal felőli illetve padló felőli bekötéssel. ( a szerelvény mérete típustól függőn változhat ! )

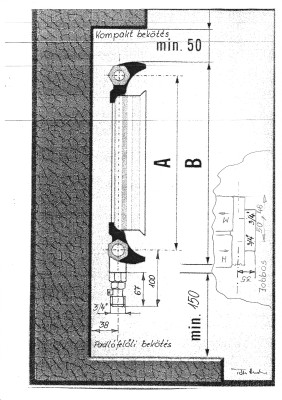

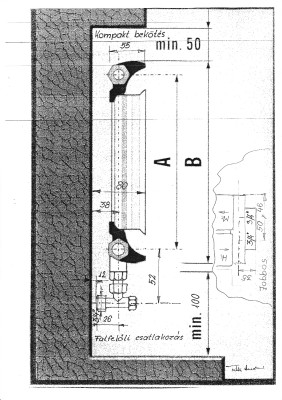

          Fal felőli kompakt bekötés                                        Padló felőli kompakt bekötés
